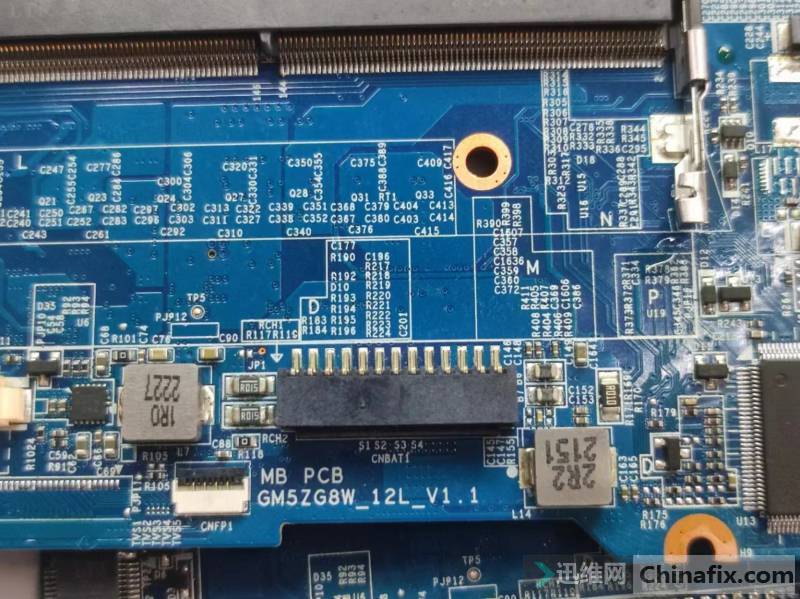

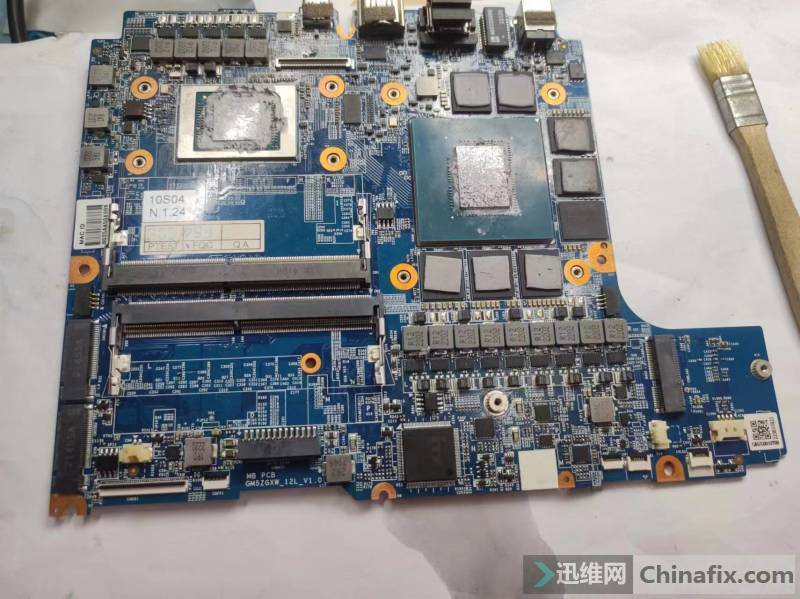

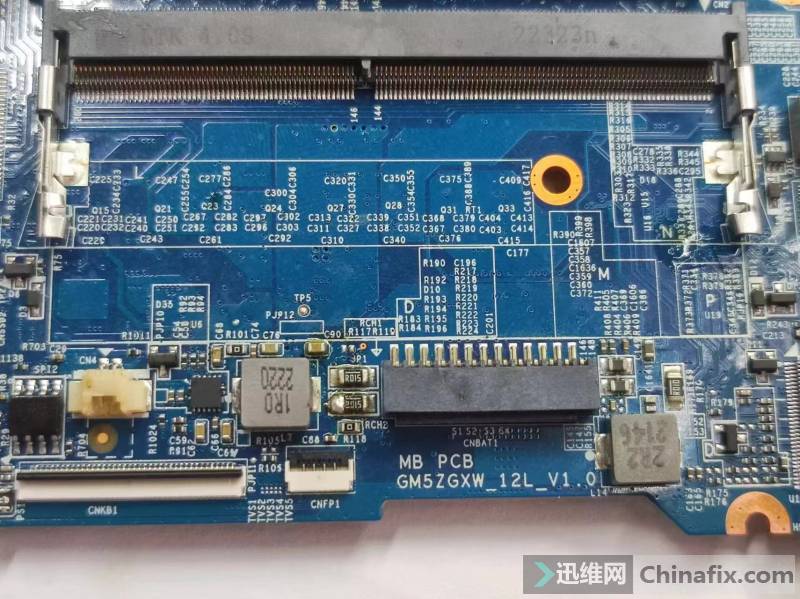

板號gm5zgxw_12l_1.0。如圖

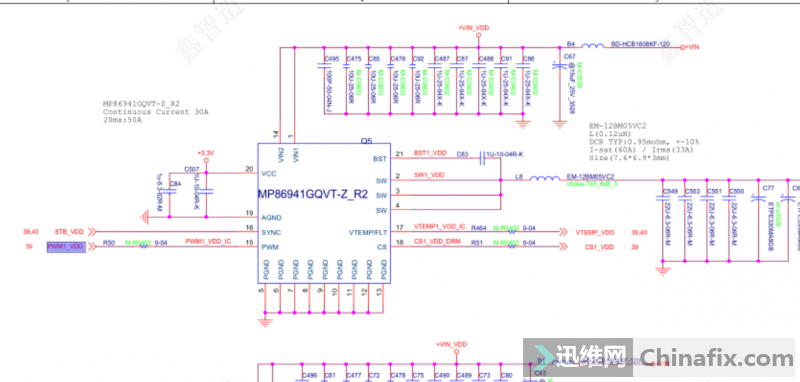

先看下有沒有圖紙,發現這個板子有圖紙。這個板子來的時候,就是燒了pw1的管子,并且已經拆了。

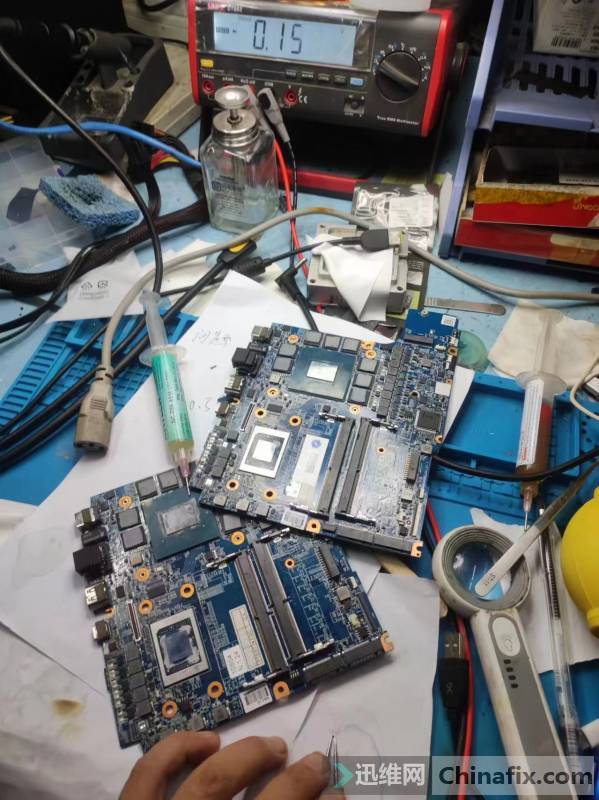

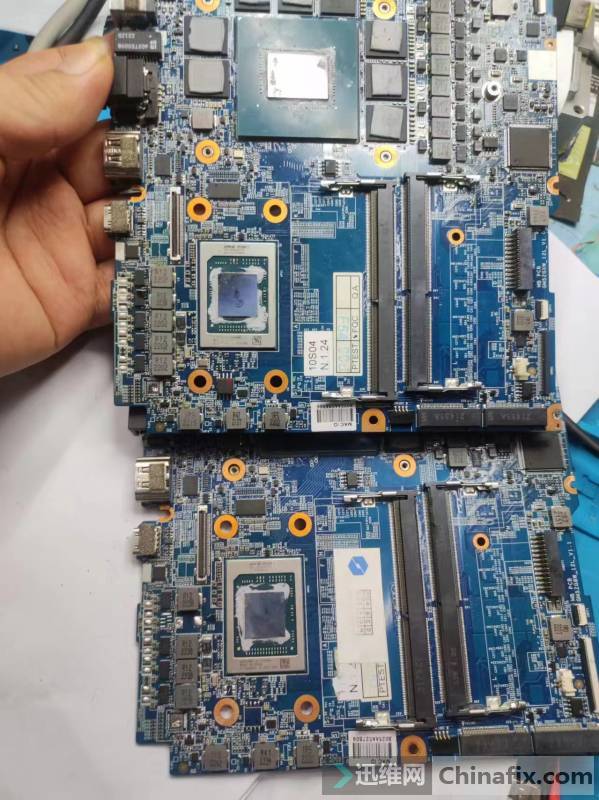

然后客戶還給我準備了一個料板。板子長的一模一樣,但就是板號不同。
我當時就覺得應該少了一路供電,也不影響出CPU 電壓的。通電,發現CPU 電壓沒有(實際出了電壓的,要示波器測試)。于是補了管子,發現還是沒有CPU 電壓。簡單檢查了一下CPU 供電芯片的工作條件,發現都沒問題。
客戶為了節約我的檢查時間(CPU之前有人檢查過,說壞了的),讓我直接把料板上的U 搬過去。
這種沒膠的U ,我搬個U 還是很快的。把u 換上,還是不出CPU 電壓,瞬間陷入死胡同,于是又把拆了的U 裝到這個料板上。發現這個料板是可以出CPU 供電的。于是懷疑BIOS 程序不對導致不能出電壓。料板這個板子,拆了BIOS ,CPU 電壓也會有。又懷疑可能是48M 晶振問題,我拆了48 m的晶振.CPU 電壓也是有的。

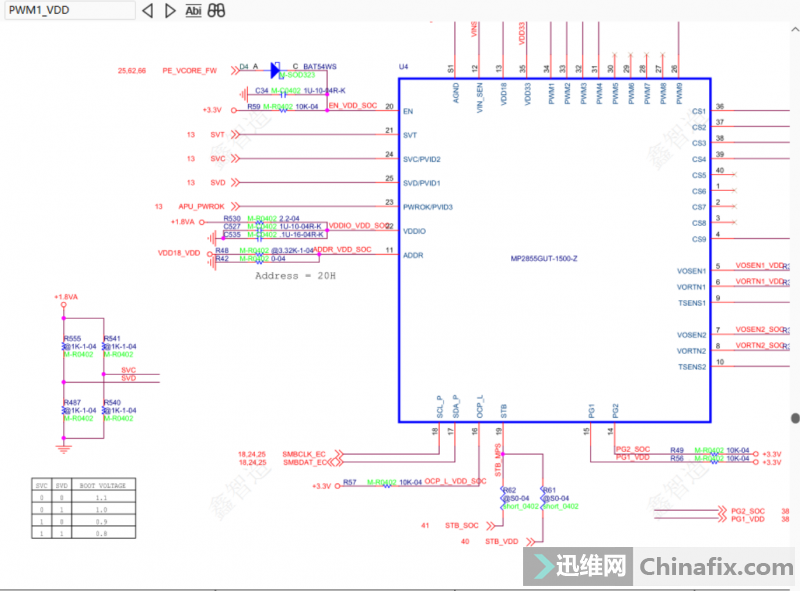

仔細看了一下這個供電芯片,預設電壓的電阻都沒裝,于是懷疑芯片程序不對,兩個芯片對調后,還是只有料板有CPU 電壓。因?yàn)樽蛱炻?lián)想那個D041 是換EC 修好的,于是又懷疑這個芯片的供電,可能和EC 有關,又把EC 對調了。要修的這個板子,還是不出CPU 電壓。料板的CPU 電壓還是正常。我又把EC 程序?qū)Q了,故障依舊。這個EC 沒程序芯片是不會開機的。

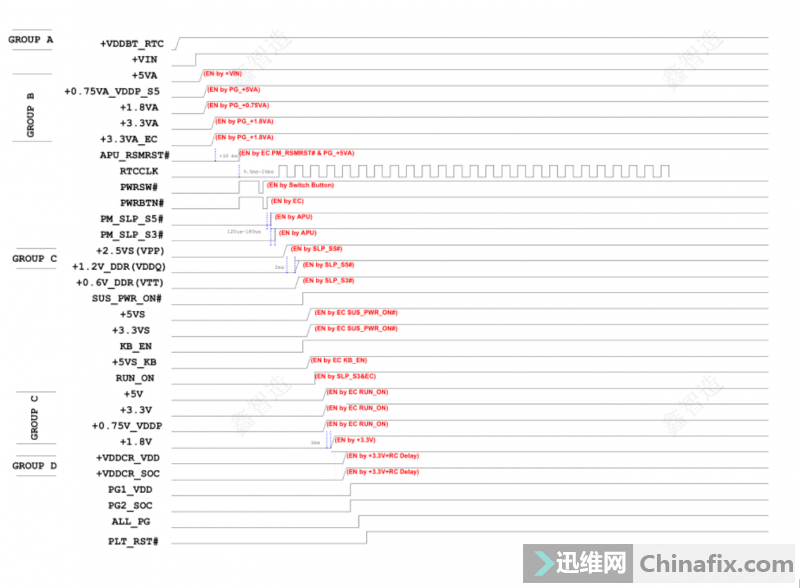

于是找到時序全部量了一圈。
實在沒辦法了,最后把兩個板子的CPU 供電的芯片都拆了,對著芯片的40 個角,一個一個的引腳打值。
cpu 供電芯片,因?yàn)橛幸粋我沒裝PWM1 芯片,所以相關的會有不同,其它的阻值都一樣。然后開始量MOS 管的阻值,最后,發現這個電容有問題。

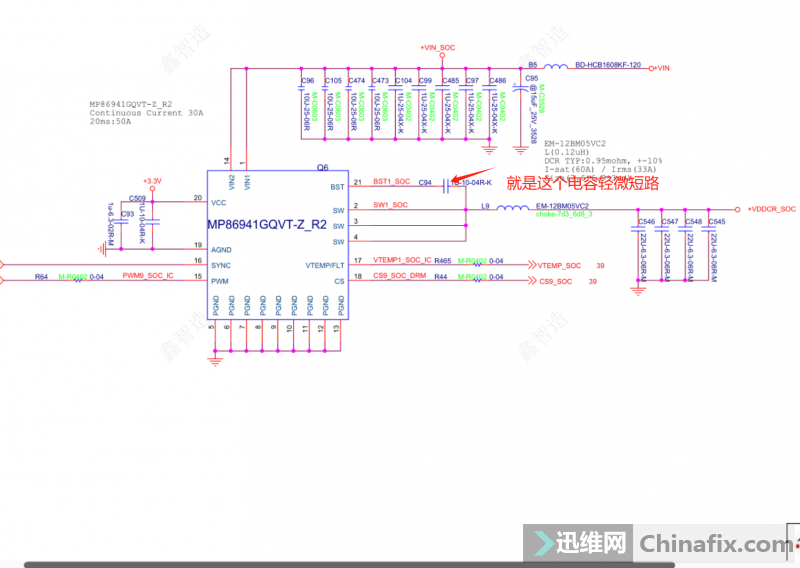

這個電容來自哪里?這個電容是核顯的自舉升壓電容,發現這個電容有問題,我裝起來,測試的時候,發現顯集雖然沒波形,但有0.4 V 左右的電壓,唉,大意了。把電容更換了。

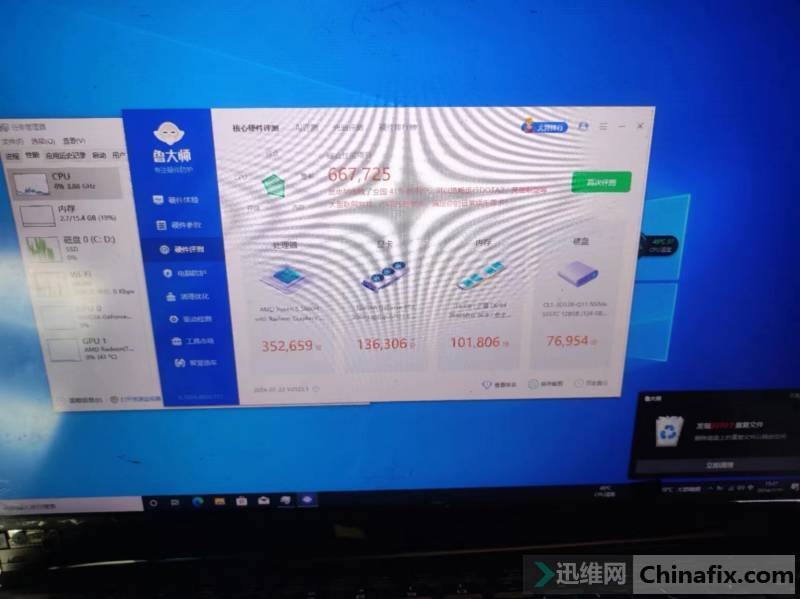

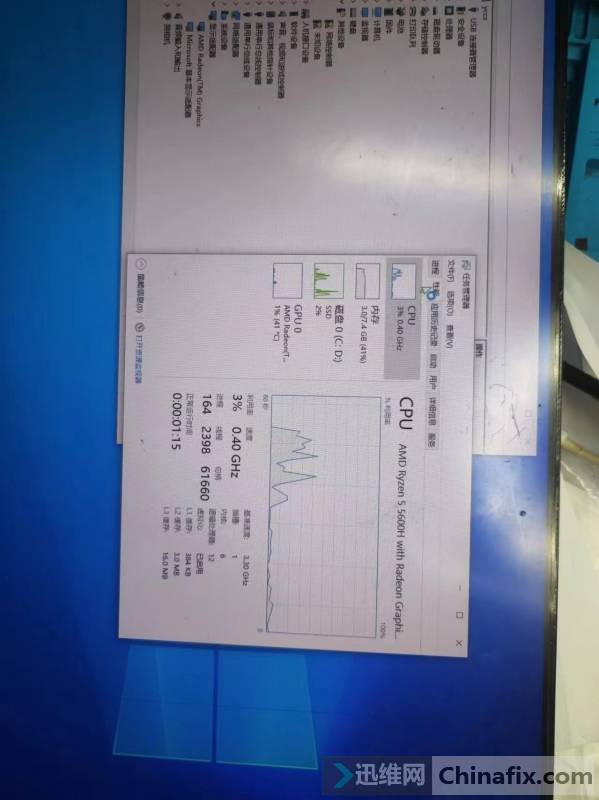

然后開機,進系統后,發現CPU又鎖頻了。
于是繼續找來料板對比,因?yàn)榱习逦覜]裝PWM1,所以其它三路都是有PWM 波形的。而我要修的這個板子,開機只有PWM1有波形,于是我就把要修的這個板子的PW1 也拆了,其它三路也就出來波形了。結果這個板子,就會開機到要顯示的時候,就掉電到0.55 的電流不動了。所以這個CPU供電芯片,啟動的時候,如果電路完整,PWM1 優選啟動,其它PWM 需要的時候才會動作。如果PWM1 不工作,其它的三路都會工作。但是pwm1不能工作或者不安裝,會出現不能開機的情況。后面怎么解決降頻的,因?yàn)檫@個實在沒思路,直接換了四個PWM的管子。又把CPU 加焊了一下。然后開機,發現顯卡又鎖屏了。
但顯卡的參數都是正常的,可能是沒裝電池,如果不是沒裝電池的原因,這個電腦還要拆顯卡。

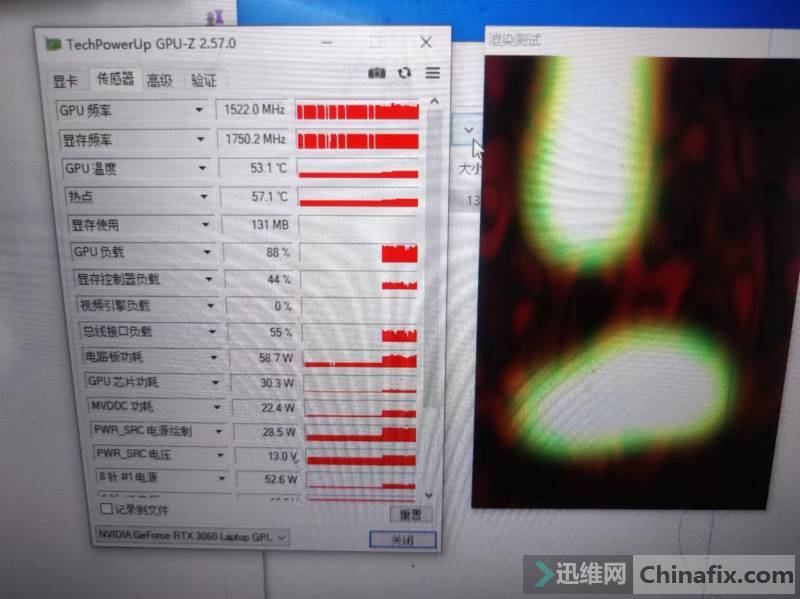

特別說明一下,3060 的pwr_src 的電壓,GPUZ 顯示參數就是一個不準確的參數,不用在意。這個板子,又修了兩天,本來就是一個電容問題,可以輕松秒殺的。顯卡問題,是我把BIOS 芯片裝錯了,讓大家見笑了。正確的BIOS 程序
gm5zgxw_12l_1.0.BIN (16 MB, 下載次數: 0)

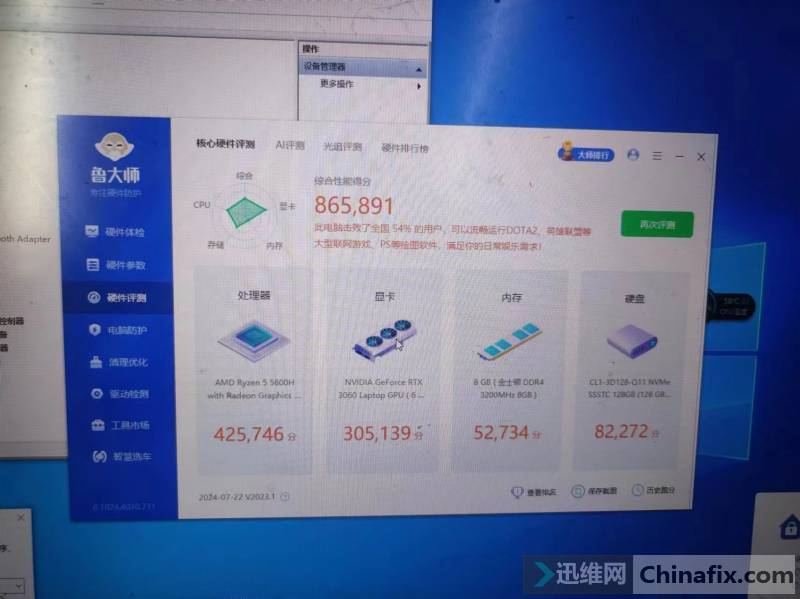

用了正常的BIOS程序,跑分也就正常了。
|
